Заземлитель стержневой, 4.5м HZ EKF PROxima (gc-21450)

ТД ВИКО - Челябинск 454036, Челябинск, ул. Индивидуальная, 25 +73512221092
7 847 p
В наличии: 0 компл

Временно нет в наличии
Все характеристики

Артикул: 20885ВИ
Код производителя товара: gc-21450


Артикул: 20885ВИ
Код производителя: gc-21450

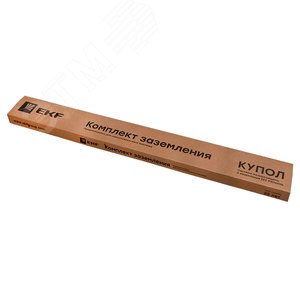

Комплект заземления штырьевой.



Глубина заглубления 4,5 метров.

Диаметр заземляющего штыря 16 мм.



Муфтовое  соединение.



Материал горячего цинкования сталь.



Особенности:

3 глубинных заземлителя типа HZ EKF gc-e1202 1,5 м для глубины до 4,5 м

С цапфами и отверстием для установки в ряд

Выполняет требования стандарта VDE 0185-305 (IEC 62305)

Ток короткого замыкания Ik (50 Гц), время 1 с, макс. температура 300 °C: 7,9 кА (219 20 ST)



Комплектность:

3 глубинных заземлителя типа 219 20 ST/FT 1,5 м

Винт M16х25 (ударный) CZ EKF gc-e1404 (Ударный наконечник под перфоратор)

2 Муфты соединительных D=16 мм HZ EKF gc-e1302

Наконечник заземлителя, D=16 мм HZ EKF gc-e1402

Гайка переходная D=16 мм CZ EKF gc-21062

Зажим штырьполоса-прут HZ EKF gc-g3116

Электропроводящая смазка ЭПС-98 (40 гр) EKF gc-cg98





Описание монтажа:

Необходимые инструменты:

- ручной ударный инструмент (кувалда) или электрический ударный инструмент с

ударной нагрузкой от 20 Дж (перфоратор с насадкой SDSmax – артикул gc-sds-max

приобретается отдельно);

- гаечный ключ №24;

- два гаечных ключа №13;

- ключ газовый.



На нижнюю часть штыря (арт gc-e1202) накручиваем наконечник заземлителя (арт

gc-e1402), на верхнюю – гайку переходную D=16 мм CZ EKF (арт gc-21062). В гайку вкручивается ударный болт (арт gc-e1404) до контакта со штырем. При помощи ручного ударного инструмента (кувалда) штырь забивается в грунт до уровня, удобного для проведения дальнейших монтажных работ.



Далее со штыря выкручивается гайка с ударным болтом. На резьбу штыря наносится антикоррозионная токопроводящая смазка (арт gc-cg98) и накручивается муфта соединительная D=16 мм HZ EKF (арт gc-e1302). Затем резьба второго штыря покрывается электропроводящей антикоррозионной смазкой (арт gc-cg98) и закручивается в муфту до полного контакта с первым штырем. При этом следует обращать внимание на обеспечение полного контакта штырей между собой, что необходимо для уменьшения ударной нагрузки на муфту соединительную и передачи энергии удара непосредственно от штыря к штырю. Второй штырь забивается в грунт.



Повторять вышеописанные операции до забивания всех штырей. При монтаже штырей возможно ослабление резьбового соединения муфта-штырь. Рекомендуется  периодически подкручивать муфту гаечным ключом №24, удерживая при этом стержень газовым ключом. На смонтированные штыри крепится зажим штырь-полоса-прут HZ

EKF (арт gc-g3116).



К зажиму присоединяется проводник с сечением не менее 80 мм2. Место соединения обрабатывается любой защитной смазкой или обматывается антикоррозионной лентой.
Артикул производителя: gc-21450
Артикул: 20885ВИ
